1. LDKJ1110-002路灯监控终端
LDKJ1110-002路灯监控终端广泛应用于城市的路灯监控管理系统,产品能够很好地满足不同类型路灯线路配置、不同控制输出路数和回路检测数量等要求,终端维修互换方便。产品的软件与硬件设计均采用模块化设计方式,具有很    好的功能扩展性与无缝兼容性。
【功能特性】
◎ 三相电压检测,可扩展为2套三相电压检测,即用到节能控制设备上,可同时既检测调压前的三相电压,又检测调压后的三相电压。
◎ 四路标准控制输出,可任意扩展为8路控制输出,或12路控制输出,扩展方式为485串接开关量模块,易于操作与伸缩。
◎ 12路标准支路电流检测,可直接通过软件扩展升级为24路支路电流检测,可通过485串接电能模块扩展为48路电流检测或更多支路电流检测。扩展方式简单、成本低,终端改动小。
◎ 外接485接口,可直接实现远程抄表、单灯检测等扩展功能。
◎ 多种通讯方式可选择,LDKJ1110-002路灯监控终端既可选择目前常用的GPRS/CDMA通讯方式,也可以外接其它通讯模块,组建专用通讯,同时,也可以直接连接4G DTU或NB-IoT DTU完成通讯。
【主要技术指标】
1 交流模拟量输入接口:6 回路电压信号;
2 电压信号规格:0-300VAC;
3 12 路回路电流信号:0-5A/AC;可扩至 48 路;
4 交流模拟量采集精度:≤满量程的1 % ;
5 开关量输入接口:16 路通断信号;
6 开关量输出接口:8 路触点输出(驱动能力 30A/250VAC);
7 断电后终端维持运行时间≥12h;
8 停电供电电池  电压:12V   容量:4Ah、7Ah、9Ah可选;
9  RS485 接口:1 个;
10 串口波特率300bps~115200bps;
11 通讯方式:可选用4G 通讯方式或 NB-IoT通讯方式;
12 终端采用模块化设计,由主模块、开关量模块、电能模块、通讯模块、直流稳压电源、电压检测板、智能路灯控制器、单灯PLC电力载波模块等组成,维护成本低廉,运行稳定可靠;
13 终端可选配液晶显示、电能计量、单灯集中器功能、电缆防盗报警功能、漏电报警功能等;
14 终端采用三相供电  正常工作电压220V±10%
                       极限工作电压220V±30%
15 工作环境条件   工作温度:-40~+70℃;相对湿度:0~95%;
16 通过手持液晶面板或智能手机APP可以在现场实时查看到设备的运行状态及参数;
17 系统具有良好的共同性、兼容性、增容性,可保证各种设备能独立操作;
18 对地最大泄露电流≤ 3.5mA;
19 防雷防浪涌等级:可抗 4000 伏高压;
20 终端地址容量:监控系统进行设定:可人工设定。
21 性能指标
遥控误动率:≤10-9
遥控拒动率:≤10-5
遥信正确率:≥99%
遥测合格率:≥99%
遥测综合误差:≤1.0%
22 数据采集精度
为了保证亮灯率的统计,交流电流、电压、有功功率、功率因数采集精度优于 0.5 %。

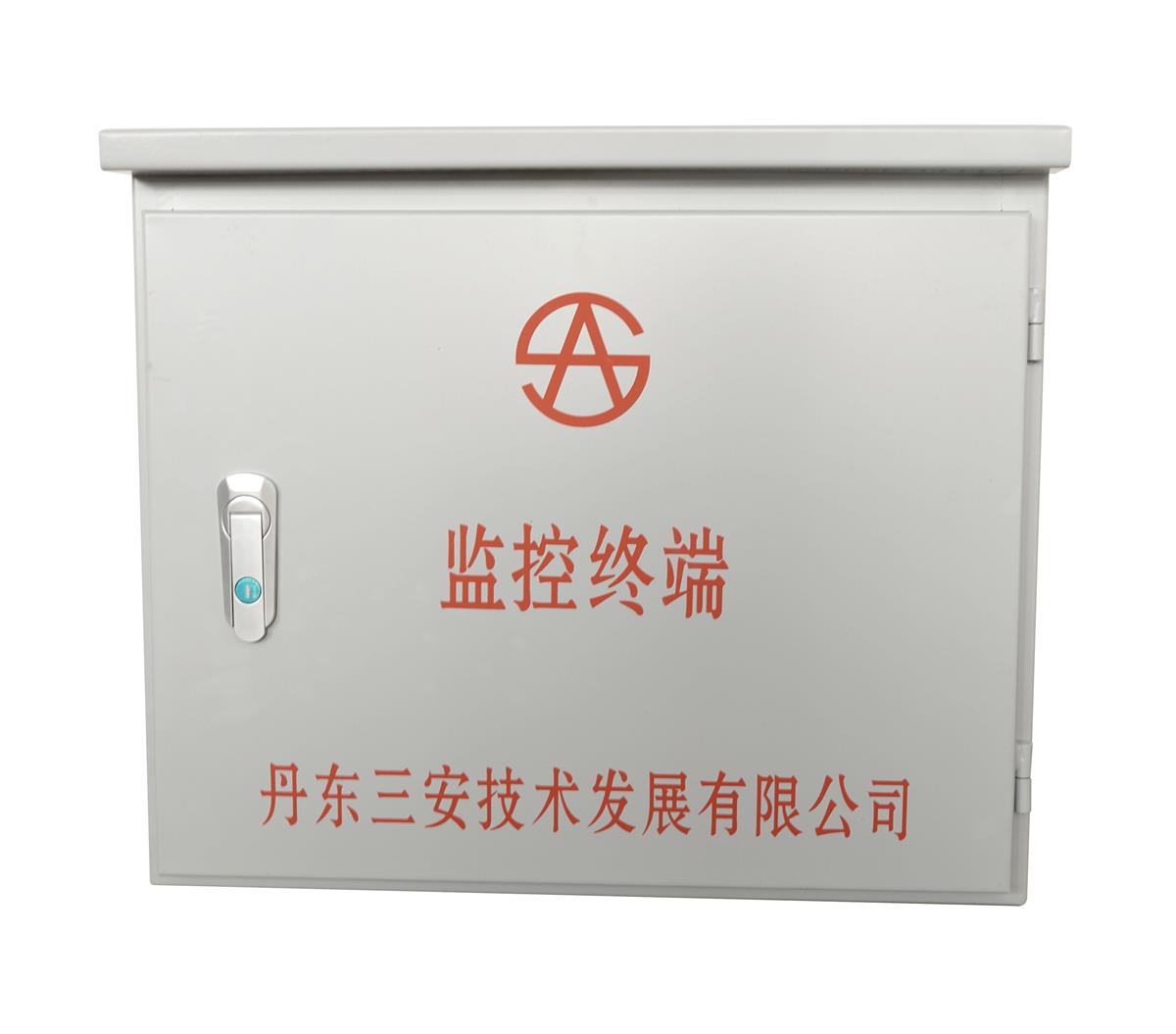

2.LDKZ智能路灯监控柜
智能路灯监控柜是根据国家和企业技术标准及规程,结合路灯行业的实际需求设计开发的路灯控制监控设备。该设备可独立运行,控制某一街区路灯,但通常被作为整个城市路灯或亮化集中监控的一个节点使用。LDKZ智能路灯监控柜的设计将控制部件如接触器、断路开关等一些计量设备结合到监控终端内,方便了客户的使用及安装维护

【功能特性】
◎将智能监控终端与电气部件组合为一体柜,实现道路与亮化的整体控制;
◎ 可实现遥控、遥调、遥测功能;
◎ 可实现4路或8路等多路开关控制(可根据客户需求增加);
◎ 12路或24路及48路电能检测(可根据客户需求增加);
◎ 可实现对单灯控制器的远程控制及数据采集,包括单灯地址编号及灯杆数量、电流、电压、功率等数据。

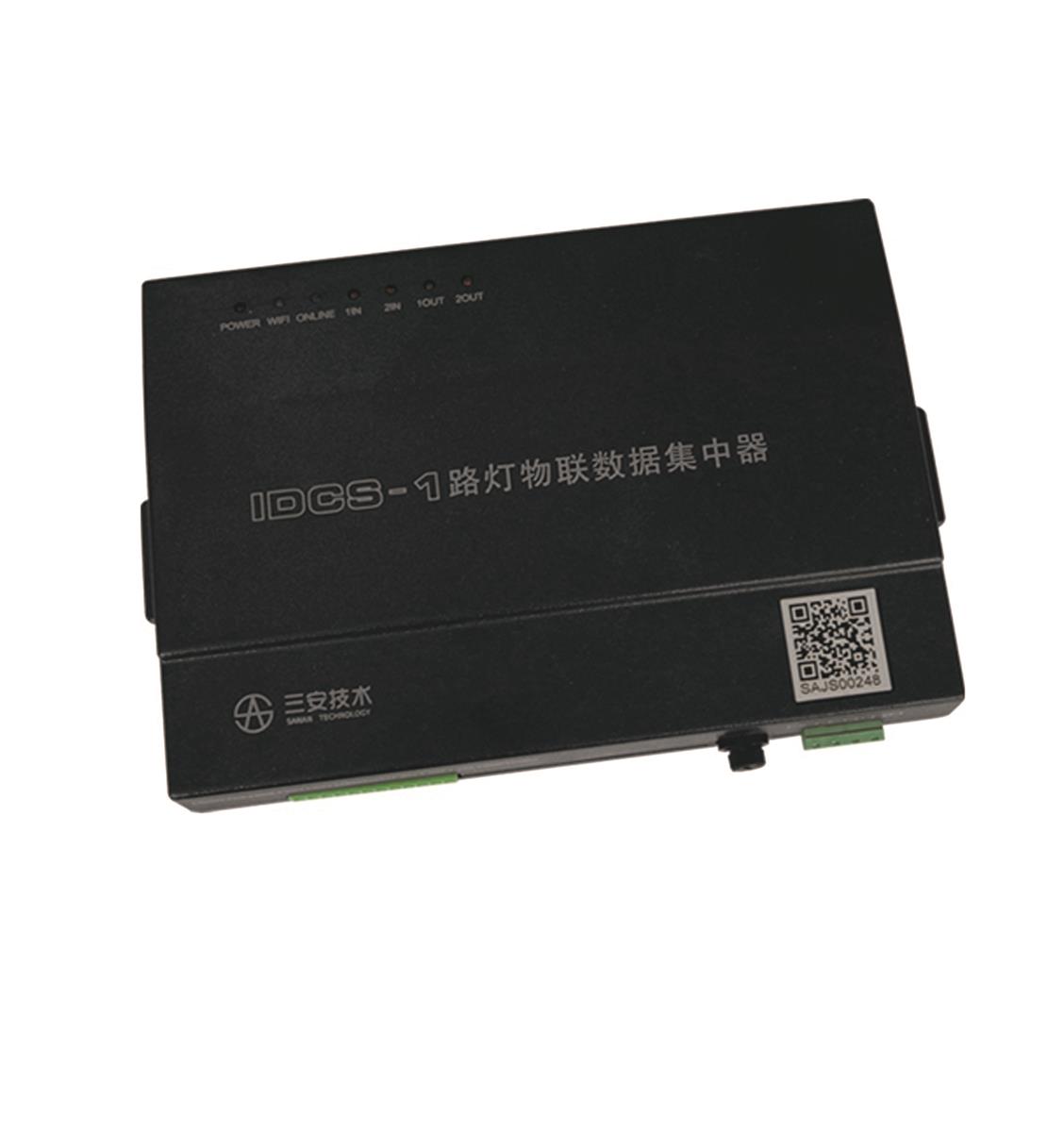

3.IDCS-1路灯物联数据集中器
IDCS-1路灯物联数据集中器是路灯监控系统子站终端设备,该设备集成多种路灯控制、检测和管理功能,能够控制路灯负载线路供电,检测路灯三相电压和支路电流、对单个路灯进行通讯、控制和检测管理;该设备具有多种通讯方式和能力,能够与控制管理中心通过2G/3G/4G组网通讯,能够在现场通过手机WIFI控制操作,能够通过PLC电力线
载波通讯与单个路灯组网通讯。
【功能特性】
◎ 4路标准强电开关控制输出,扩展后可8路、12路控制输出;
◎ 12路标准支路电流检测,扩展后可24、36、48支路电流检测;
◎ 1路门开报警输入,1路电缆盗割报警输入;
◎可通过现场WIFI接入进行检测和控制操作;
◎ 与监控中心组网实现路灯远程控制;
◎ 与单个路灯组网实现单灯控制与单灯检测管理功能。

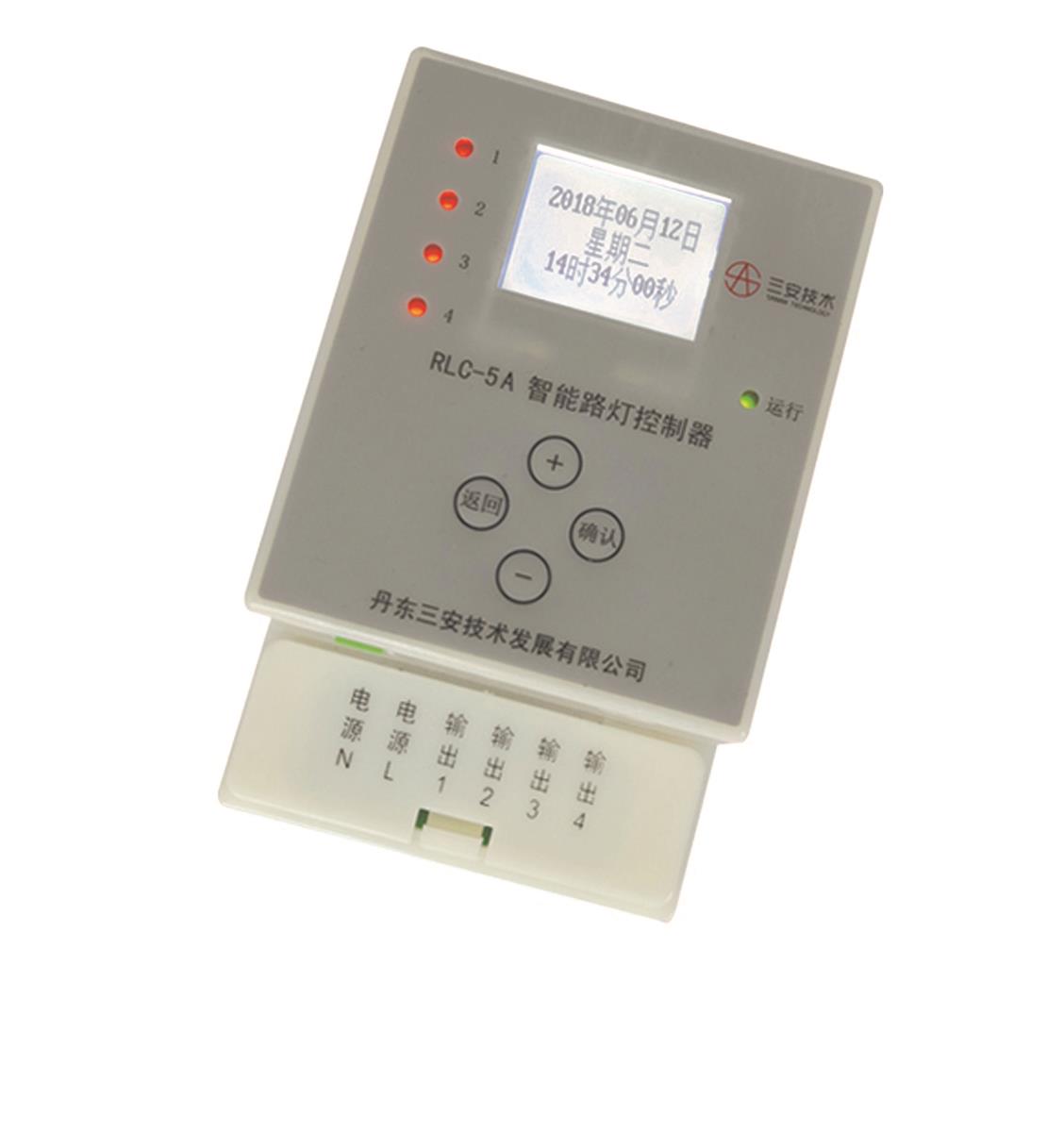

4.RLC-5智能路灯控制器(RLC-5/RLC-5A)
RLC-5型智能路灯控制器是一种根据日出、日落时刻计算方法控制照明或其它电器开关的智能控制器。面板采用LCD汉字/LED数码显示,菜单操作。可设置全夜、半夜、清晨二次、时段等开关灯组合。



【功能特性】
◎ 四路强电开关量输出;
◎ 根据经纬度自动计算每天的开关灯时间;
◎ 支持RS485通信;
◎ 可调整每路开关灯时间组合。

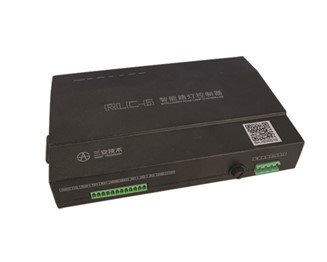

5.RLC-6系列智能路灯控制器
RLC-6型智能路灯控制器(RLC-6A/RLC-6B)是一种根据日出、日落时刻计算方法控制照明或其它电器开关的智能控制器。采用手机控制,画面直观,操作简单,是新一代网络产品。近距离手机WiFi连接智能路灯控制器,手机不需安装APP,输入网址直接调用智能路灯控制器的界面。远程通过4G或NB-IoT网络连接智能路灯控制器,打开微信控制界面控制智能路灯控制器。可方便设置每路开关灯组合。
【功能特性】
◎ 二路强电开关量输出;
◎ 三路开关量检测。可连接接触器辅助触点,检测其状态;
◎ 根据经纬度自动计算每天的开关灯时间;
◎ 支持WiFi、4G、NB-IoT、RS232/485通信;
◎ 可远程调整每路开关灯时间组合;
◎ 支持锂电池供电,断电后可运行8小时以上;
◎ 故障自动报警,报警方式:上位机、短信、微信。

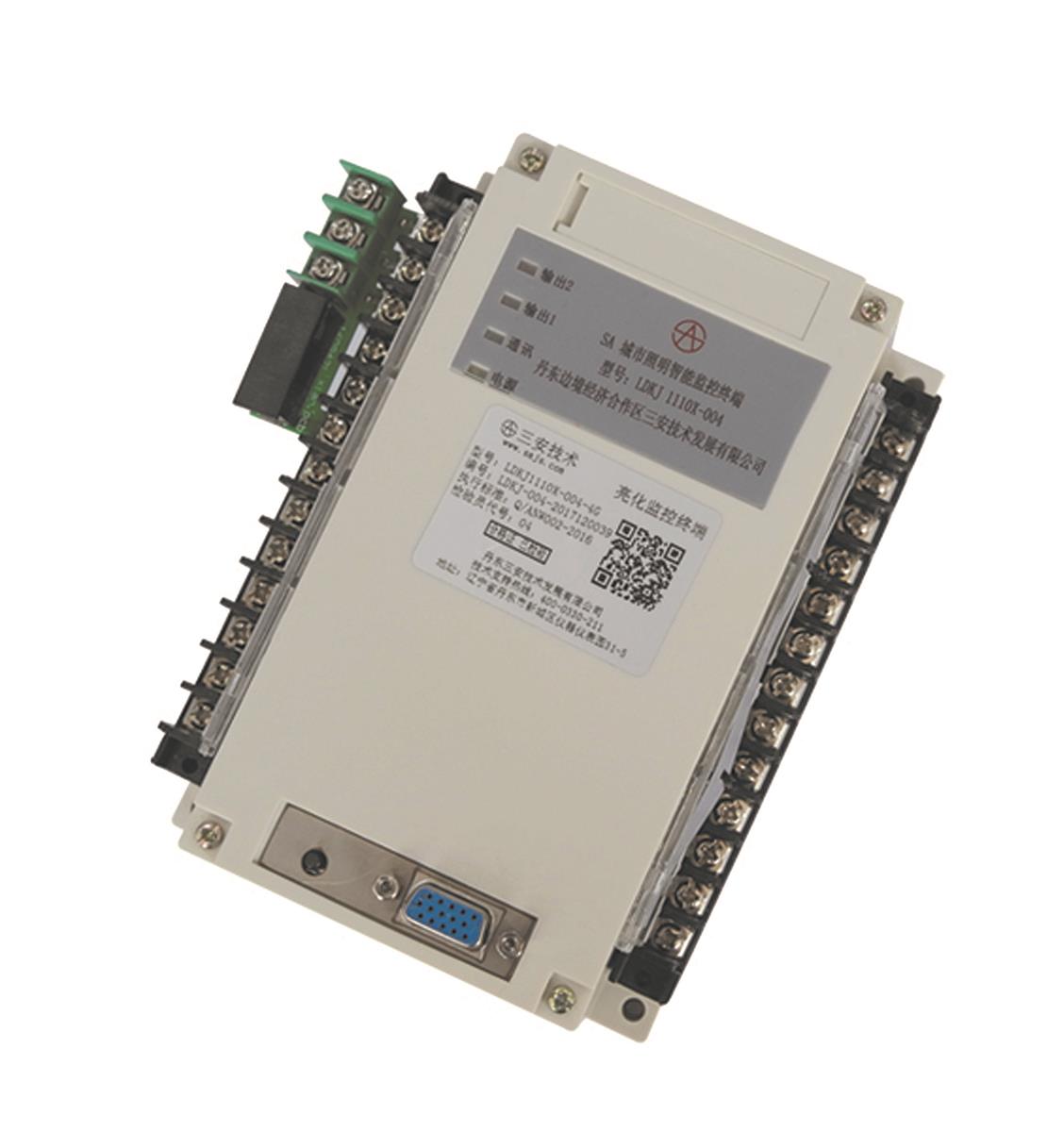

6.LDKJ 1110X-004城市照明智能监控终端
LDKJ 1110X-004控制终端是专门为适应景观灯照明监控的需求而设计,为了降低整体成本和安装方便,采用了一体化设计,具有三相电压、三相电流检测功能,含两路控制输出,并可连接扩展开关量模块实现六路输出要求,含485通信扩展接口。

【功能特性】
◎三相电压、三相电流检测。
◎两路控制输出、外接开关量模块可实现六路输出控制。
◎具备485通信接口,可用于模块扩展、远程抄表、钟控器时钟同步等需求。
◎可通过三安灯光控制软件或手机微信企业号应用远程控制、检测,实现短信、微信等故障报警。

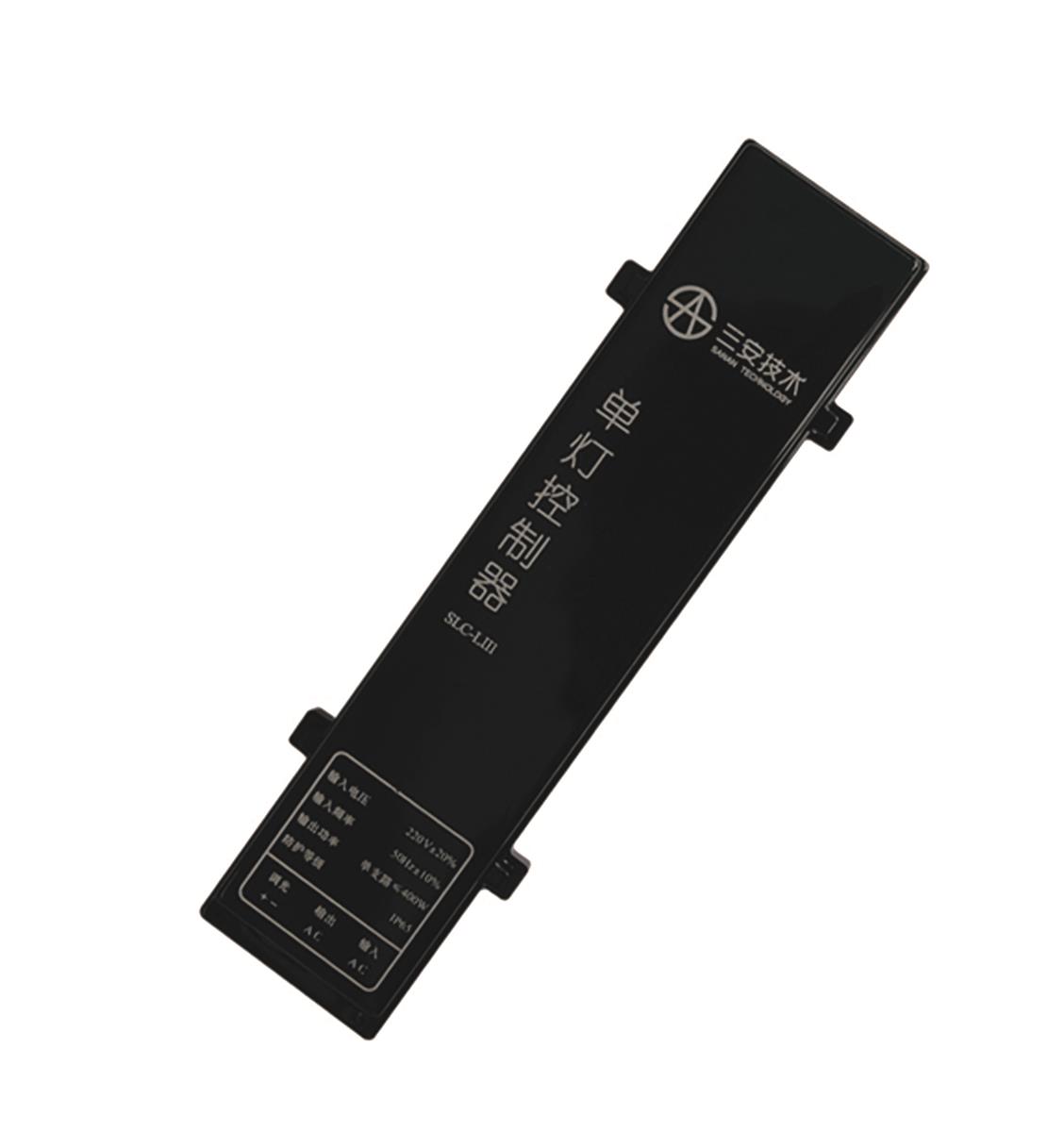

7.SLC-LB系列智能单灯控制器
SLC-LB系列智能单灯控制器是一种安装在灯杆接线盒或灯具内,能够对路灯进行开关控制、调光控制、单灯检测的终端设备,该产品设备具备通讯组网能力,能够通过PLC电力线载波通讯技术与上一级数据集中器设备组建单灯控制系统网络。
XLZ10NNC3-SLC-LB单灯控制器适用于LED灯具、电力线载波通讯及1路不调光配置;
XLZ20NNC3-SLC-LB单灯控制器适用于LED灯具、电力线载波通讯及2路不调光配置;
XLZ11PNC3-SLC-LB单灯控制器适用于LED灯具、电力线载波通讯及1路调光配置;
XQZ10NNC3-SLC-LB单灯控制器适用于气体放电灯具、电力线载波通讯及1路不调光配置;
XQZ20NNC3-SLC-LB单灯控制器适用于气体放电灯具、电力线载波通讯及2路不调光配置。
【功能特性】
◎ 4路强电开关量输出;
◎ 1路PWM脉宽调制路灯降功率调光输出;
◎ 具备功率、电流、电压数据检测功能;
◎ 具备漏电检测和漏电故障关断功能;
◎ 具备路由自适应PLC通讯能力;
◎ 现场安装不需要加装天线,安装维护操作简单方便。
